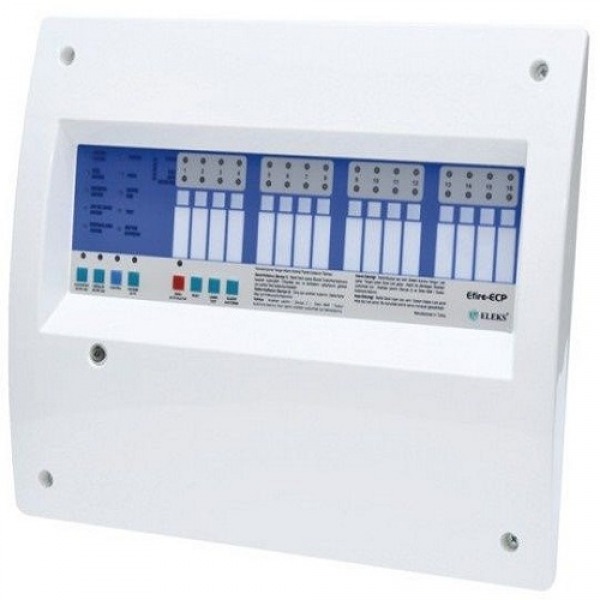

EFİRE-ECP Serisi Konvansiyonel Yangın Algılama ve Uyarı Panelleri

EFİRE ECP Serisi Konvansiyonel Yangın Algılama ve Uyarı Panelleri

(4, 8, 12, 16 ZON)

ECP Serisi yeni nesil mikro işlemci teknolojisi ile üretilmiş olan Konvansiyonel Yangın Algılama ve Uyarı Panelleri 4 zon olup, 4’lü zon arttırma kartları ile 16 zona kadar genişleyebilir.

Her zona3 adet dedektör ve sınırsız sayıda buton bağlanabilir (EN54-2 ve EN54 Standardına uyumlu).

Uygun fiyatı, şık yeni tasarımı, modüler yapıda olması ve kullanıcı dostu basit kullanım kolaylığı sayesinde bir çok orta ve büyük ölçekli işletmelerde tercih edilmektedir

Panel üzerinde SİREN AKTİF/SUSTUR, BUZZER SUSTURMA, RESET, LAMBA TEST, AUXİ KONTAK DEVRE DIŞI, SİRENLER DEVRE DIŞI, KONTROL, GECİKME AKTİF olmak üzere 8 adet, her zonda 1 adet olmak üzere elle kumanda edilebilir tuşlar mevcuttur. Ayrıca yine panelin üzerinde YANGIN, HATA, DEVRE DIŞI, SİSTEM DEVREDE, TEST, SİSTEM HATASI, GÜÇ HATASI, BATARYA HATASI, 24V DC (AUX) HATASI, TOPRAKLAMA HATASI led’leri bulunmaktadır. Her bölge için hem alarm (Kırmızı), hem de hata-devredışı-test (Sarı) Ledleri ayrı, ayrı mevcuttur.

Yetkisiz kişilere karşı güvenlik anahtarı ve 3 farklı kullanıcı seviyesi bulunmaktadır. Her zon gerektiği taktirde geçici devre dışı bırakıldığı gibi aynı anda tamamı da devre dışı bırakılabilir. Panelin kısa devre korumalı 2 adet siren çıkışı, yangın ve hata için röle çıkışı, 24V DC Aux Yedek Besleme çıkışı vardır. Siren ve röle çıkışlarının gecikmelere ayrı ayrı süre verilebilir. (Ayarlar 15-30-45-60 sn olarak programlanabilir).

Panel 24V ile çalışır ve her bir panele 12V sızdırmaz tipte 2 adet akü bağlanır. Oluşan tüm olayları müdahale olmaksızın izleme imkanı, son resetlemeye kadar olan olayların raporlanması öne çıkan başlıca özellikleridir.

EFİRE-ECP TEKNİK ÖZELLİKLERİ

Ana Besleme	23OVAC 50 Hz
Max.Akım	1,7At 23OVAC
Besleme Gerilimi	21 V DC - 30V DC
Ana Sigorta	4A
Akü	7Ah@2x12VDC (max.) – 2Ah@2x12VDC (Min.)
Zon Sayısı	4, 8, 12, 16 zon olarak arttırılabilinir.
Zon Kapasitesi	Her zon 32 detektör ve sınırsız Buton/Kontak
Zon Alarm Akım	6OmA max.
SükunetAkımı	5OmA
Hat Sonu Kapasitörü	100 µF/35 VDC kondansatör
Yangın İhbar Direnci	470 ile 680 Ohm arası
Siren çıkışı	2 X 27,5V DC 500mA (kısa devre korumalı)
Harici besleme çıkışı	24V DC 500mA (kısa devre korumalı)
Hata rölesi	Nc ve No 1A@230 VAC
Uyumluluk	Her çeşit konvansiyonel cihazla uyumlu
Koruma Sınıfı	IP30
Muhafaza Malzemesi	ABS
Montaj şekli	Yüzey veya Gömme
Çalışma Sıcaklığı	(-10 ͦC) - (+55 ͦC)
Bağıl Nem (Max.)	95%
Ağrılık (Aküsüz)	2,20 Kg
Ebatlar	Ölçüler 440X355X110mm
Standart	EN 54-2, EN54-4

*Panel Fiyatlarına Aküler Dahil Değildir.
