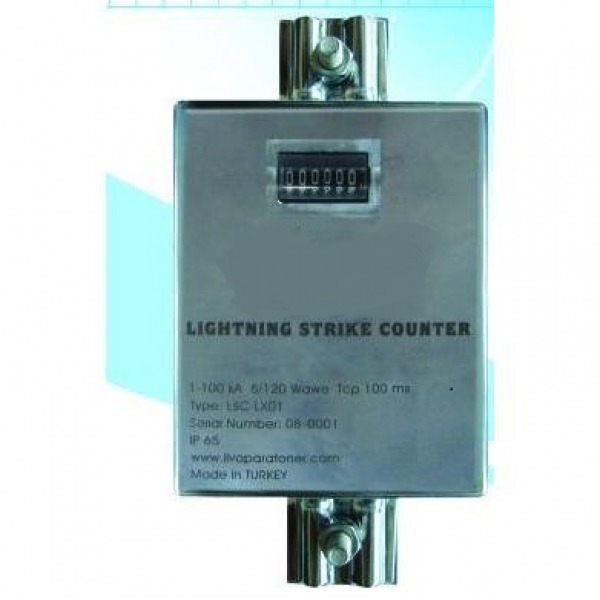

Yıldırım Sayacı 4H 01-01

Aktif Paratoner , Franlin Çubuğu (Yakalama Ucu) , Faraday Kafesi (Kafes Yöntemi) gibi yıldırımdan koruma sistemlerinde , sistemin yakaladığı yıldırımın darbesini saymak ve kaydetmek üzere tasarlanmıştır.



Yıldırım Sayacı , yıldırım iniş hattına "seri" olarak bağlanarak yıldırım deşarj akımının sebep olduğu darbe akımını algılar ve her darbeyi üzerinde bulunan numartör vasatıyla kaydeder.



Yıldırım Sayacı vasıtası ile yıldırımdan korunma sisteminizin çalışmasını takip edebilir, sistemin işlerliği ile ilgili  kayıtları tutabilirsiniz .Yıldırım sayacı yıldırımlık tesisatının yıldırım alıp almadığının belirlenebilmesi için gereklidir. Eğer tesisat yıldırım darbesi almış ise mutlaka yıldırım sonrası periyodik bakımlar yapılmalı toprak geçiş direnci ölçülmeli ve tesisat olası bir hasara karşı incelenmelidir.



Cihaz çalışma limitleri içresinde her hangi bir bakım gerektirmez.



Çok alttan iniş yapılmış ve bina boyunun çok uzun olduğu yıldırımdan korunma sisteminin kullanıldığıprojelerde her bir 100 metre için bir adet yıldırım sayacı planlanması tavsiye edilir

Ürün Kodu

Yıldırım Sayım

Aralığı

Minumum Deşarj

Akımı ve Deşarj

Süresi Aralığı

Maksimum

Deşarj Akımı

Giriş Çıkış

İletkeni

Çalışma

Sıcaklık

Aralığı



Boyut

Koruma

Sınıfı

LG-4H-001

000000-999999

1kA(8/20ps)

100kA

2x50mm2

(Ø2x8mm)+

3x30mm Bara

-30ºC ile

+80ºC

120x95x50mm

(Bağlantı klemensi

ile 200 mm)

IP65
